尾矿库HDPE土工膜防渗施工：从库底铺设到边坡锚固的完整方案

尾矿库是矿山最大的风险源之一——尾矿水中含有重金属、选矿药剂等污染物，一旦渗漏，污染范围沿着地下水流动方向逐年扩大，治理成本远超防渗投入。国家层面对尾矿库的环保监管逐年收紧，防渗系统已经是新建、改扩建尾矿库的标配。HDPE 土工膜因其耐腐蚀、防渗系数低（可达 1.0×10⁻¹³cm/s 量级以下）、施工速度快，是尾矿库防渗的主力材料。本文按现行标准要求，把尾矿库防渗从"分级要求 → 结构设计 → 材料选型 → 库底/边坡施工 → 穿膜节点 → 焊缝检测 → 验收"完整拆开，矿山业主、设计和施工方可直接对照。

一、尾矿库防渗分级：先判断你的库该做多厚

尾矿库防渗要求主要依据《尾矿设施设计规范》GB50863 和《一般工业固体废物贮存和填埋污染控制标准》GB18599-2020 执行，关键在"固废类别"决定防渗等级：

• 第Ⅰ类一般工业固体废物（低危害尾矿）：要求设置防渗层，可采用天然基础层+压实黏土或人工防渗材料；若天然基础层渗透系数 ≤1.0×10⁻⁷cm/s 且厚度满足要求，可不再另设人工防渗层。
• 第Ⅱ类一般工业固体废物（浸出毒性较高尾矿）：必须设置人工防渗层，HDPE 土工膜厚度一般不小于 1.5mm，膜下应有等效防渗的天然基础层或黏土衬层；重要库区、高含重金属尾矿工程取 2.0mm 双光面 HDPE 膜。
• 涉及重金属尾矿、回水含超标污染物：按设计从严，常采用"双光面 2.0mm HDPE 膜 + GCL 膨润土防水毯 + 压实黏土"复合衬垫，形成多道屏障。

判断口径：先看尾矿浸出毒性检测报告和环评批复，再定防渗等级和膜厚。同样是"尾矿库"，铁矿库和铅锌矿库、钼矿库的防渗要求可能差一个量级，报价前务必拿到固废类别判定依据。

二、防渗系统结构：库底、边坡、坝体分部位设计

尾矿库防渗与垃圾填埋场不同，它面积大（几十万到几百万㎡）、有库底有边坡有拦水坝、还有排洪系统穿膜——结构上要分部位设计：

• 库底衬垫（自上而下）：尾矿砂保护层（或土工布保护层）→ HDPE 土工膜 → 土工布下保护层 → 压实黏土/天然基础层 → 地基。库底膜面大、后期压矿厚，保护层必须到位，防止尾矿堆积、机械摊铺时顶破膜体。
• 边坡衬垫：坡面按设计坡度修整压实 → 糙面 HDPE 膜（坡度较陡时防滑）→ 锚固沟锚固 → 膜上保护层。边坡是尾矿库渗漏的高发区，膜体沿坡下滑、锚固失效是最常见病害。
• 坝体结合部：初期坝、拦水坝与库底膜的搭接段，膜体延伸上坝坡锚固，交接处单独做节点施工，是防渗链的薄弱环节。

整体思路一句话：库底重在"防顶破"，边坡重在"防下滑"，穿膜点重在"防漏焊"。

三、材料选型：光面还是糙面，怎么定

HDPE 土工膜（GB/T 17643-2011）：尾矿库常用 1.5mm 与 2.0mm 两种厚度，材质必须国标全新料，重点看耐环境应力开裂和耐化学腐蚀性能——尾矿水含酸碱和重金属络合物，回收料膜材性能衰减快，严禁使用。表面型式三种选择：

双光面 HDPE 膜	库底、平缓区主流；造价最低，焊接性能好，摩擦系数低
单糙面 HDPE 膜	一侧糙面朝上（或朝下），用于边坡增加界面摩擦，防膜体下滑
双糙面 HDPE 膜	两侧糙面，用于陡坡+上部压矿层较厚的边坡，与上下层摩擦都可靠
厚度选择	第Ⅱ类固废一般 ≥1.5mm；重金属/高危害库取 2.0mm；按设计与环评定
保护层土工布	长丝 600-800g/㎡；膜下防穿刺 600g 起，膜上机械作业区 800g 或加尾矿砂垫层
GCL 防水毯	膨润土 ≥4500g/㎡，用于复合衬垫或黏土质量不足区段增强

选型口诀：坡度缓（≤1:2.5）用双光面，坡度陡（≥1:2）边坡用单糙/双糙面；膜厚按固废类别定，拿不准就按从严取 2.0mm；保护层布 600g 起步，机械作业区 800g。

四、施工准备：库底处理是成败前提

尾矿库面积大、原地形起伏，地基处理不彻底，铺再好的膜也会被顶破或拉裂：

• 库底清基：清除植被、树根、腐殖土、尖锐碎石，局部低洼处用合格土料回填压实；库底起伏大的先做场地平整，压实度达到设计要求（一般 ≥93%）。
• 排水：施工期间库内积水必须抽排干净，膜下不得有积水；地下水位高的区段先做排水盲沟，防止铺膜后地下水顶托膜体。
• 压实黏土层：天然基础层或黏土衬层渗透系数 ≤1.0×10⁻⁷cm/s（按设计），分层虚铺、分层压实，取样检测合格后才能铺膜。
• 焊接试验：进场膜材先试焊，确定本批次焊接参数（典型区间温度 200-240℃、速度 2-4m/min，按膜厚和环境温度调整），留试焊样品。
• 气候窗口：大风（4级以上）、雨雪、膜面结露天气不施工、不焊接；大库区建议分段流水作业，铺一段焊一段，防止膜材长时间暴露。

五、库底铺设与焊接

铺设：按设计分区展开，膜幅平行铺设，搭接宽度：热熔焊 10-15cm；膜面平顺无褶皱，预留 3-5% 伸缩量防止温度收缩拉裂；铺设中沙袋临时压载，避免风吹起膜；相邻膜幅搭接面保持洁净干燥，铺好后当天焊接。

焊接：主焊缝双轨热熔焊（楔形焊），焊缝方向尽量与库底坡度方向平行，减少顺坡焊缝受拉；异形部位、修补用单轨挤出焊。焊机行走匀速，参数以试焊值为准。尾矿库膜面巨大，焊接班组划分焊缝责任段，每段焊缝打编号标记，与检测记录一一对应。

焊缝检测（三道，与填埋场同标准）：

• 充气检测：双焊缝通道充气 0.15-0.25MPa，稳压 2-5 分钟不漏气为合格，逐条检测并记录。
• 真空/电火花检测：挤出焊、T 型接头、修补处用真空箱负压检测或电火花检测，探测针孔漏点。
• 破坏性取样：按比例（一般每 500m 焊缝一组）取样做剥离与剪切试验，强度不低于母材 80-90%，取样处补丁焊回并复检。

六、边坡铺设与锚固：尾矿库防渗的"易错题"

边坡膜体受自重、尾矿堆载、温度变化三方面作用，最容易出现的问题就是膜体下滑和锚固失效：

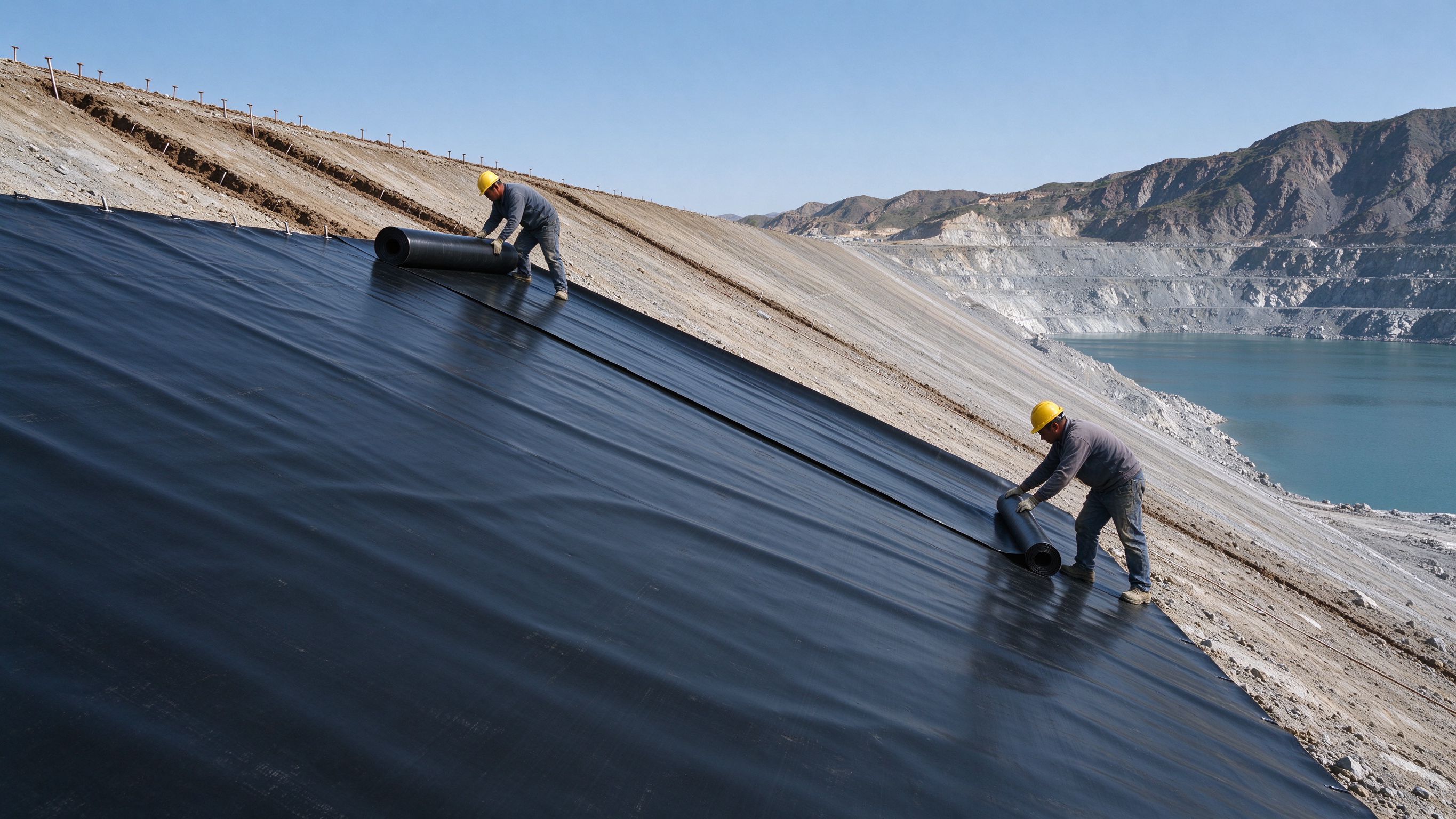

• 顺坡铺设：膜幅沿坡面自上而下展开，严禁横向铺膜（横向焊缝在坡面受剪，易开裂）；坡顶预留足够膜长伸入锚固沟。
• 糙面选择：坡度 ≥1:2 的边坡建议用单糙面（糙面朝上）或双糙面 HDPE 膜，实测摩擦系数满足设计抗滑要求；坡度缓的库区边坡双光面即可。
• 锚固沟：坡顶设锚固沟（一般深不小于 60cm、宽不小于 40cm，按设计），膜体入沟后回填压实；锚固沟开挖位置避开坝体填筑区，防止后期沉降拉开膜体。
• 坡面保护层：边坡膜上保护层用土工布袋装砂/袋装土码放，或直接覆盖压矿，禁止无保护层直接暴露，防止紫外线老化和机械破坏。
• 分段验收：每完成一段边坡（铺膜-锚固-保护层）即验收，不把问题留到整体完工后。

七、穿膜节点：排洪管、回水井怎么处理

尾矿库的排洪系统（排洪隧洞、排洪井、回水井）必然穿过防渗膜，穿膜点是全库渗漏风险最高的位置，处理原则是"管材与膜材同材质热熔成一体 + 节点单独检测"：

• 排洪管穿膜：HDPE 排洪管（或钢管外包 HDPE 套管）与 HDPE 膜用管靴/法兰热熔焊接，焊缝做充气或电火花检测；管壁与膜交接处做成喇叭口过渡，减少应力集中。
• 回水井/监测井：井筒周边膜体按井径开孔，用不锈钢压条+膨胀螺栓+密封胶将膜压贴在井壁（井壁预埋锚固件），压条连续布置，螺栓间距加密。
• 坝体放矿管、观测设施：同样采用压条锚固或管靴焊接，节点处增加补强片（同材质 HDPE 片材热熔贴合）。
• 原则：每个穿膜节点画节点详图，施工后逐个检测、逐个拍照留档，验收时逐个核对。

八、质量通病与防治

• 膜下气垫/积水：地下水位高、排水盲沟缺失。防治：先排水再铺膜，低洼区做盲沟，铺膜时缓慢排气。
• 边坡膜下滑：光面膜上陡坡、锚固不到位。防治：糙面膜+锚固沟及时回填，坡面保护层跟进。
• 焊缝开裂（温度收缩）：膜体拉太紧、未预留伸缩量。防治：预留 3-5% 余量，避免高温时段张拉铺设。
• 机械顶破：保护层未跟上就上机械。防治：先铺土工布保护层，作业区垫砂层，限制机械重量与转弯半径。
• 穿膜点渗漏：节点未单独检测。防治：每个节点专项施工+专项检测+影像留档。
• 坝体结合部拉开：坝体沉降与膜体变形不协调。防治：交接处设褶皱余量（波纹段），坝体填筑分层压实控制沉降。

九、验收与资料

尾矿库防渗验收资料与填埋场类似，但增加矿山专项内容：

• 环评批复与固废类别判定文件（防渗等级的源头依据）；
• 材料检测报告（膜材/土工布/GCL 出厂报告+进场复验）；
• 地基与黏土衬层检测（压实度、渗透系数）；
• 焊接试验与焊缝检测记录（充气/真空/电火花/取样，焊缝编号对应）；
• 穿膜节点详图与影像资料（隐蔽工程验收）；
• 锚固沟、坝体结合部验收记录；竣工图与施工日志。

尾矿库防渗的关键，不在材料贵贱，而在"分级是否对、边坡锚固是否牢、穿膜节点是否严、焊缝是否全检"。这四件事守住，尾矿库的渗漏风险就基本可控。德州恒阳对外贸易有限公司可提供 1.5mm/2.0mm 双光面、单糙面、双糙面国标 HDPE 土工膜，长丝土工布、GCL 膨润土防水毯及尾矿库防渗施工技术指导，欢迎咨询。
